Y型密封圈的原理

时间:2018-08-30 点击: 【字体:

   Y形密封圈依靠其张开的唇边贴于密封副偶合面。无内压时,仅仅因唇尖的变形而产生很小的接触压力。在密封的情况下,与密封介质接触的每一点上均有与介质压力相等的法向压力,所以唇形圈底部将受到轴向压缩,唇部受到周向压缩,与密封面接触变宽,同时接触应力增加。当内压再升高时,接触压力的分布形式和大小进一步改变,唇部与密封面配合更紧密,所以密封性更好,这就是Y形圈的“自封作用”。由于这种自封作用,一个Y形圈能有效的封住32MPa的高压。

 2024新奥门资料大全

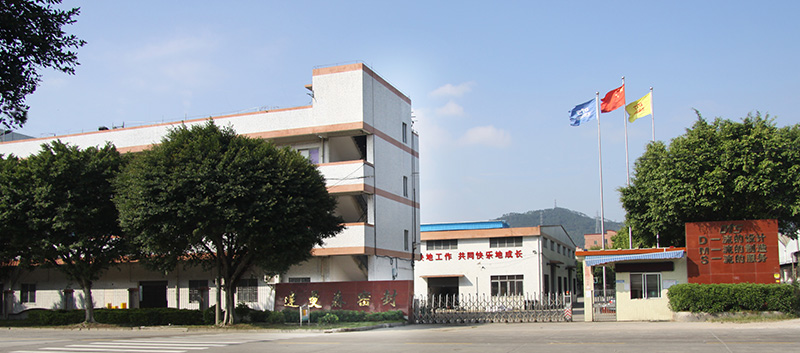

       佛山市达曼森密封科技有限公司是一家专门从事密封件生产、密封材料开发和特殊工况密封解决方案的科技型企业,厂区占地五万多平米,车间面积两万多平米,生产设备及检测设备均处于同行业先进水平。公司与国内外多所大学及科研机构有长期合作和技术交流,拥有多项发明专利和生产工艺,研发团队具备应对各种复杂工况密封系统设计开发能力。公司是目前国内规模最大专业密封件研发制造企业之一,并已通过ISO9001质量体系认证和TS16949质量体系认证。公司在解决超高温、超高压、超低温、强腐蚀等特殊工况方面有较为成熟的技术储备,产品广泛用于工程机械、汽车、自动化设备、石油、水利、化工、航空航天等领域。

  压力赋能型密封的有效密封压力等于预压力与流体压力之和。Y形密封圈通过唇边的作用将流体压力有效作用于密封,其预压力可以降到很小值,并且流体压力越高,预压力的效用越小,在高压场合,预压力的作用可以忽略不计。这时降低密封摩擦力是有利的,因为密封摩擦力与密封接触压力成正比。所以Y形密封圈在保证密封的同时,摩擦力小于挤压型密封。

 2024新奥门资料大全
  Y形密封圈主要用于往复密封,由其工作原理可知,Y形圈安装时,唇口要对着压力高的一侧,才能发挥作用,所以Y形密封圈只能单向起作用。

  当偶合件以工作速度作相对运动时,在密封唇与滑移面之间形成一层密封油膜,油膜的存在可改善密封圈的摩擦条件,减小磨损;油膜在气动密封中起密封作用。在液压元件的往复运动中,运动件伸出与缩进时油膜厚度是不同的,这一油膜厚度差积聚会造成泄漏。所以,Y形圈正常工作时,也有极少量泄漏发生,往复速度大时,泄漏量大。这是因为往复速度大时,往复次数变得很频繁,同时油膜的流体动力作用使油膜厚度增加,形成了油膜的快速积聚作用。当工作油的粘度增大时,油膜厚度因此增加,往复速度所造成的泄漏量也增大。但是由于液压油的粘度随着温度的升高而降低,所以液压设备在低温下启动时,运动开始时的泄漏较大,随着运动过程中因各种损失引起温度升高,泄漏量会逐渐减少。
 2024新奥门资料大全
  活塞在往复行程中的泄漏情况是不同的。当内压较低时,抽出行程中的泄漏量随内压增大而增大;压入行程中随内压增大而减小。当内压足够大时(约大于7.5MPa),泄漏不再随内压而变化。

  当Y形密封圈内压p1较低时,摩擦力随内压增大而增大。当内压足够大时,摩擦力不再有很大变化。如润滑良好,甚至有下a降趋势。国外关于Y形圈的起动摩擦试验结果表明起动摩擦与停车时间关系不大,这是与O形圈最大的区别。


  这对于断续运动的机械是极为有利的。同时在内压较低时,起动摩擦随内压得增大而增大,当内压超过5MPa时,起动摩擦将与内压无关。所以对于高压断续的机械,不会有起动摩擦过大的问题。密封唇边磨损后,因介质压力的作用,唇边具有一定的自动补偿能力。
